Systèmes de séchage UV – Conventionnel et LED
DR. FISCHER Europe conçoit et fabrique des systèmes de polymérisation UV conventionnels d’une grande fiabilité, destinés aux processus industriels exigeant un rayonnement constant et une robustesse à toute épreuve.
Qu’il s’agisse de cassettes de séchage compactes ou de solutions complètes et intégrées, nos équipements sont développés pour garantir des performances stables au sein des environnements de production les plus exigeants.
Le séchage UV conventionnel demeure une technologie de référence pour de multiples applications, particulièrement lorsqu’une intensité élevée, une stabilité de processus et des cadences rapides sont indispensables.
UV Ray & DR. FISCHER Group
Depuis que Dr. Fischer a rejoint les fournisseurs de lampes d’UV Ray, leur collaboration a pris une toute autre dimension. Aujourd’hui, Dr. Fischer accompagne UV Ray à l’échelle mondiale dans la commercialisation de ses équipements d’impression et de séchage, notamment en Allemagne, en France, en Autriche, ainsi qu’en Suisse romande et alémanique.
Par ailleurs, les deux entreprises ont uni leurs forces et leur expertise client pour co-développer de nouvelles solutions, à l’image du système UVC présenté ici. Ce produit est distribué en exclusivité mondiale par Dr. Fischer.
L’électronique, le système de refroidissement et la mécanique de cette solution ont fait leurs preuves depuis des décennies dans le secteur de l’imprimerie.
UV Ray et Dr. Fischer : une synergie parfaite au service du marché de la polymérisation UV.
UV Ray & DR. FISCHER Group Solutions
Les avantages clés de nos systèmes de séchage UV
- Technologie de polymérisation UV éprouvée
Des systèmes UV conventionnels fiables offrant une puissance stable pour des résultats de séchage constants sur vos lignes d’impression. - Intensité UV élevée
Permet des vitesses de séchage ultra-rapides et une productivité accrue, même dans les environnements de production les plus exigeants. - Conception de système modulaire
Configuration flexible de la longueur des cassettes, de l’alimentation, du refroidissement et des composants de contrôle selon vos besoins spécifiques. - Concepts de refroidissement fiables
Solutions de refroidissement par air avec plusieurs options de ventilation garantissant la stabilité thermique et une longévité accrue du système. - Contrôle avancé et interface HMI
Interfaces tactiles intuitives (simples ou multiples) pour une utilisation, une surveillance et un ajustement précis de vos paramètres de polymérisation. - Fiabilité de qualité industrielle
Conçus pour un fonctionnement continu avec une maintenance simplifiée et des intervalles d’entretien espacés pour maximiser votre temps de production.
Systèmes de séchage UV by DR. FISCHER Europe
Systèmes de séchage UV haute performance
Notre gamme complète comprend des solutions de séchage UV conventionnelles intégrales — incluant les cassettes de polymérisation, les unités d’alimentation, les systèmes de refroidissement et les interfaces de contrôle. Selon la puissance requise et les contraintes d’installation, nos systèmes peuvent être configurés pour différentes classes de performance, longueurs et concepts de lignes de production.
Cela permet un séchage efficace pour les processus d’impression, de couchage et de polymérisation, garantissant une qualité constante sur toute la largeur de traitement.
La cassette UV
- Matériau : Profilé en aluminium
- Technologie : Une technologie de lampes éprouvée, qui a fait ses preuves sur des milliers d’installations en service
- Lampes UV :
- Lampes UV à faible émission d’ozone (marque Dr. Fischer)
- Durée de vie : 2 000 heures
- Puissance : jusqu’à 240 W/cm et plus
- Longueurs d’arc standard : de 250 à 1 450 mm (plus long sur demande)
- Refroidissement : Refroidissement par air de série, refroidissement par eau disponible sur demande
- Optique : Nombreuses options disponibles ; équipé de série d’un réflecteur en verre UV à traitement dichroïque laissant passer les rayonnements VIS (visibles) et IR (infrarouges)
- Protection contre la surchauffe :
- Système de volet et réflecteur en verre indépendants
- Capteur de température intégré
- Réflecteurs en verre garantis 4 000 heures ou 12 mois
- Obturateur pneumatique :
- Indépendant du réflecteur en verre UV
- Ouverture/fermeture en moins de 0,5 seconde en cas d’arrêt de la machine
Convoyeur de séchage UV by DR.FISCHER & UV RAY
Si votre ligne de production nécessite un système de convoyage fiable pour la polymérisation de revêtements, d’encres, de résines ou d’adhésifs, ne cherchez pas plus loin. Conçus en partenariat par DR.FISCHER & UV RAY, nos convoyeurs UV de pointe offrent des performances exceptionnelles, une exposition uniforme et une efficacité opérationnelle maximale.
Nous proposons des configurations sur mesure, conçues pour répondre aux exigences spécifiques de vos procédés :
Convoyeurs UV basse pression : Idéaux pour les substrats sensibles à la température et les applications nécessitant une polymérisation précise en surface avec un transfert de chaleur minimal.
Convoyeurs UV moyenne pression (lampe HPM) : Conçus pour les lignes de production à grande vitesse exigeant une polymérisation rapide et en profondeur, ainsi qu’une puissance UV de haute intensité.
Système hybride LED + UV moyenne pression (lampe HPM) : Le système polyvalent par excellence, combinant l’efficacité énergétique et les capacités d’allumage/extinction instantanés de la technologie LED avec le large spectre d’émission des lampes moyenne pression traditionnelles pour les besoins de polymérisation complexes.

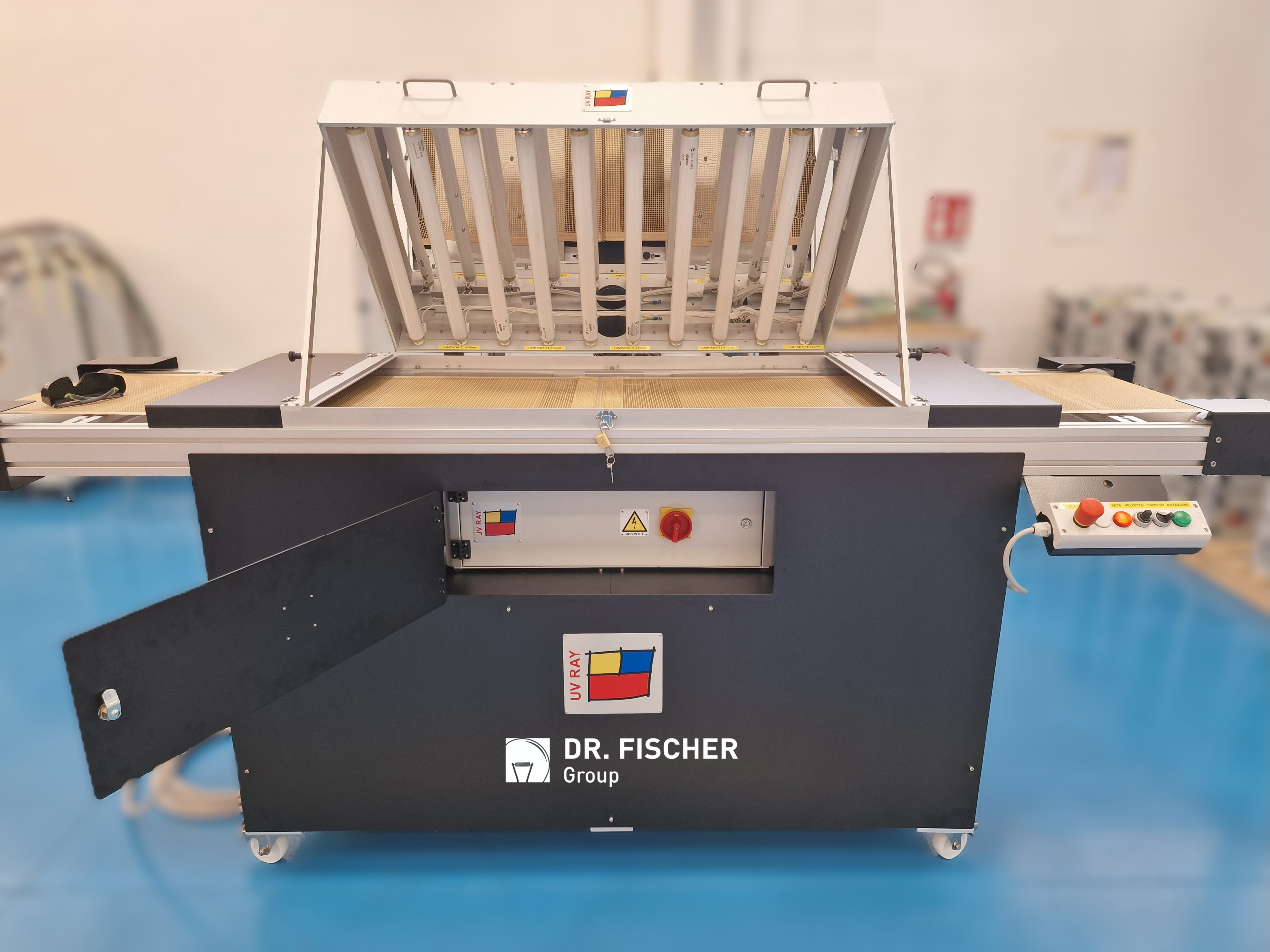

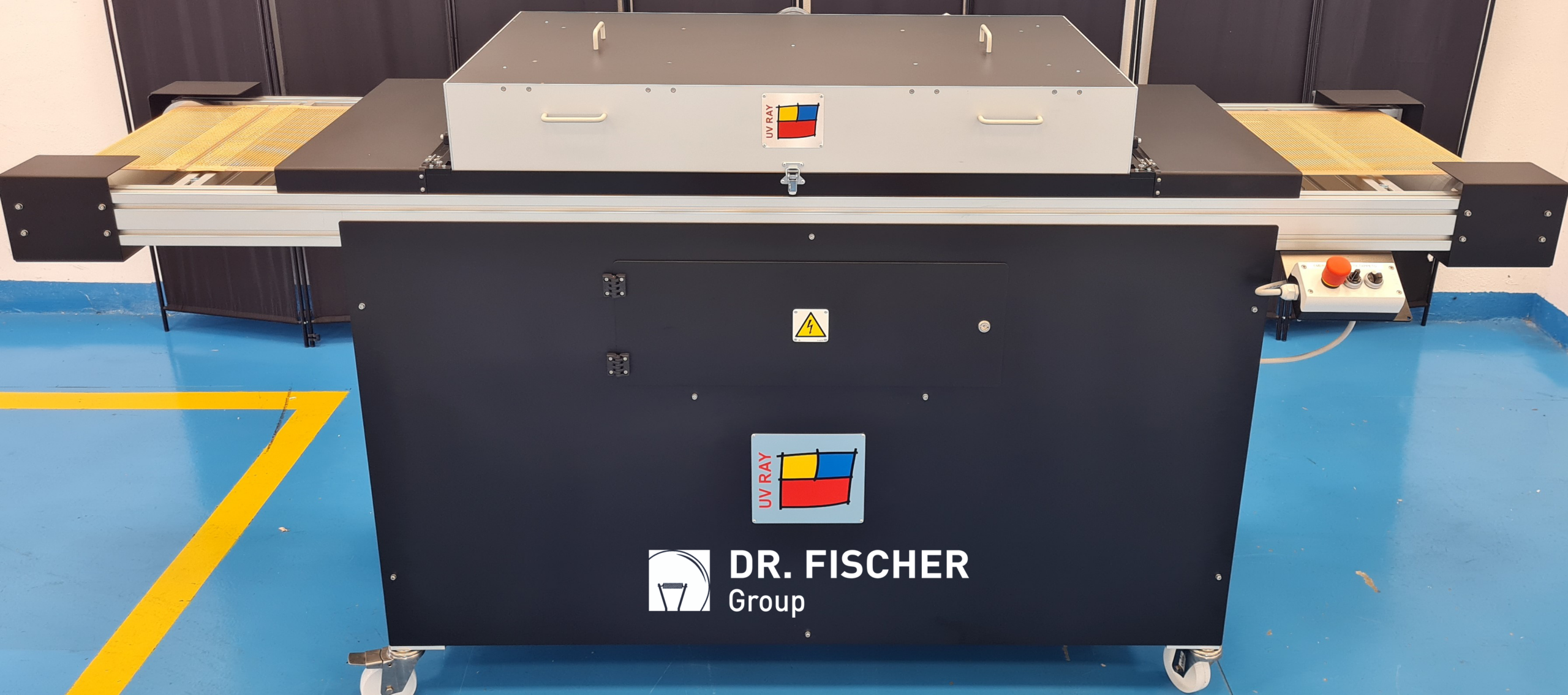

Convoyeur de séchage UV Basse Pression
Spécialement conçu pour protéger les matériaux fragiles du stress thermique, ce système garantit une polymérisation à froid tout en maintenant une parfaite régularité de la finition de surface.

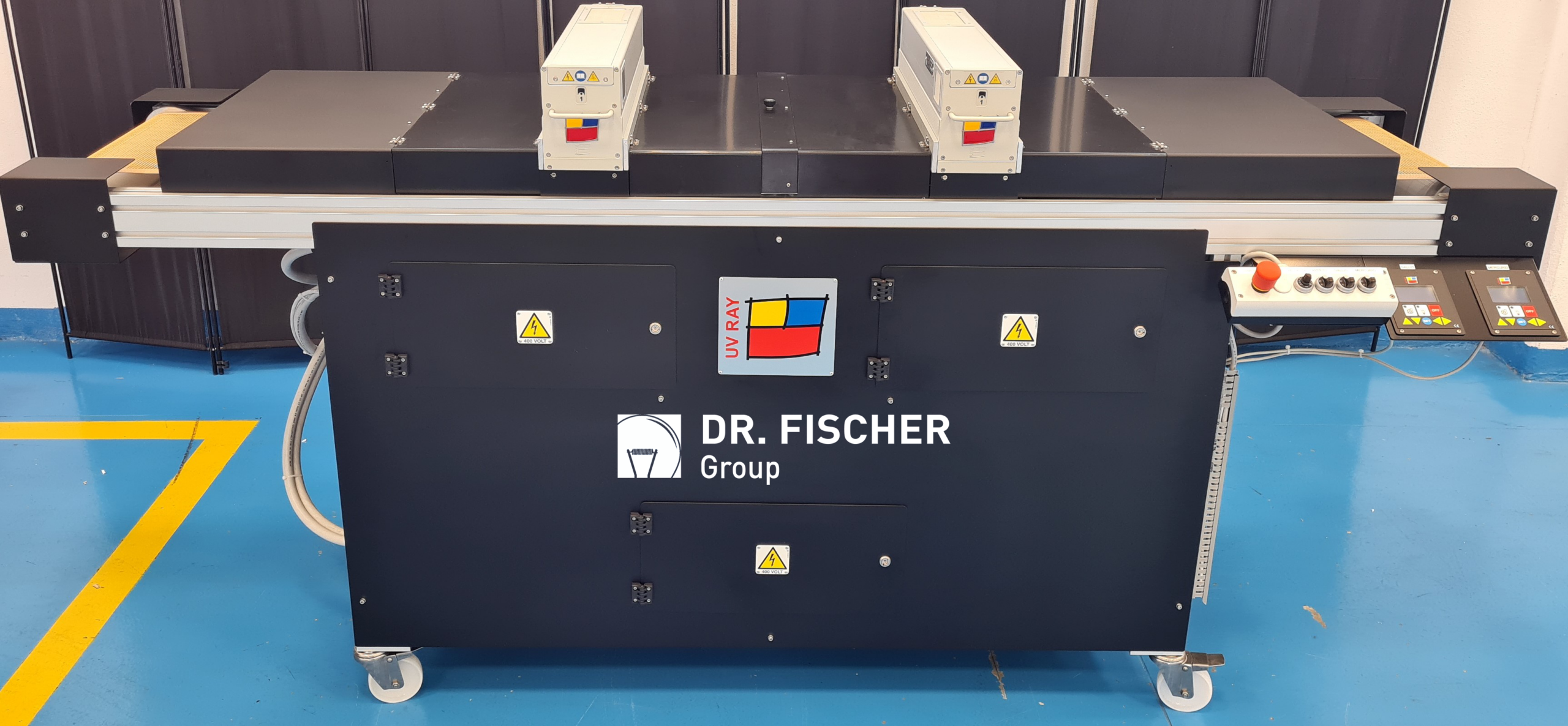

Convoyeur de polymérisation UV moyenne pression et hybride (LED)
Pour répondre aux exigences industrielles les plus strictes, nos systèmes de convoyeurs peuvent être équipés de trois configurations distinctes à haute performance :
Systèmes au mercure moyenne pression : La référence de l’industrie pour une polymérisation UV fiable et de haute intensité. Cette configuration offre un large spectre idéal pour les vernis standards, les encres traditionnelles et les formulations chimiques de surface.
Systèmes à lampe HPM moyenne pression (Mercure + Gallium) : En combinant le mercure et le gallium, cette solution déplace le spectre d’émission vers des longueurs d’onde UV plus longues. Elle garantit une pénétration profonde des rayonnements, ce qui en fait le choix parfait pour les couches épaisses, les encres hautement pigmentées et les revêtements denses.

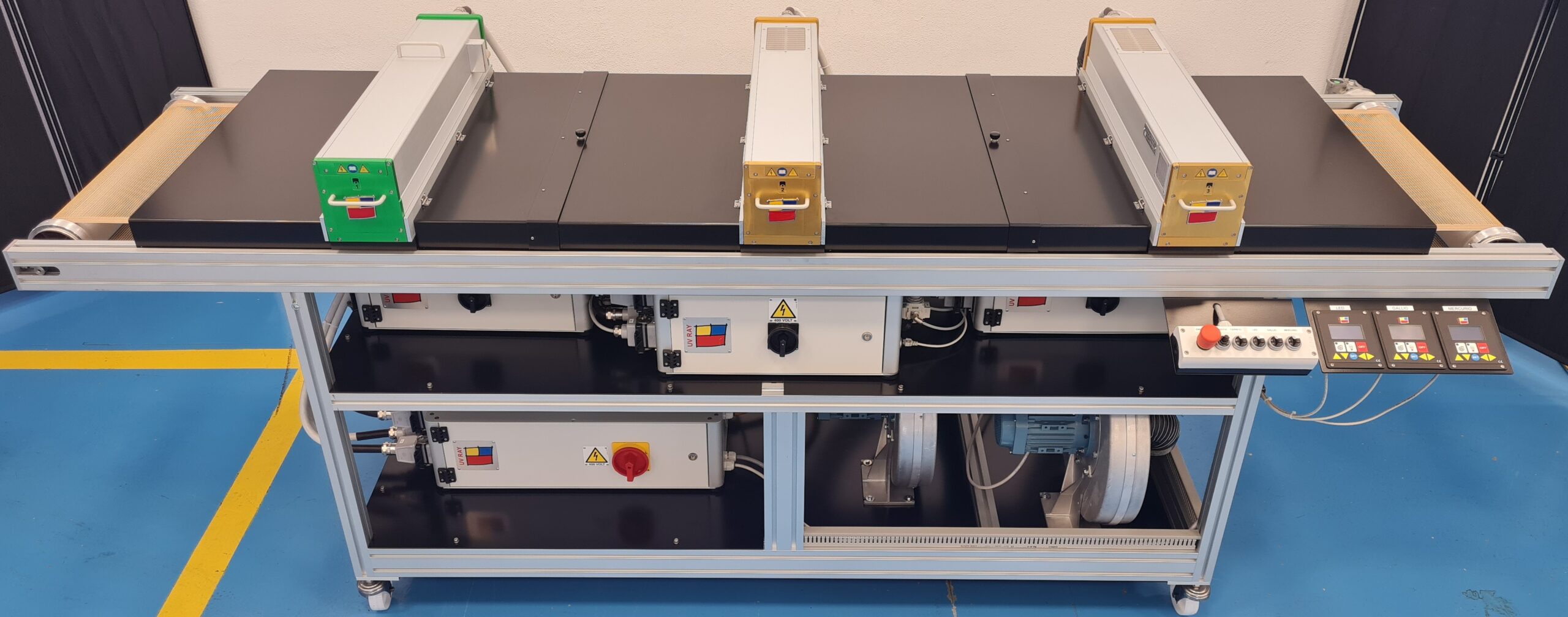

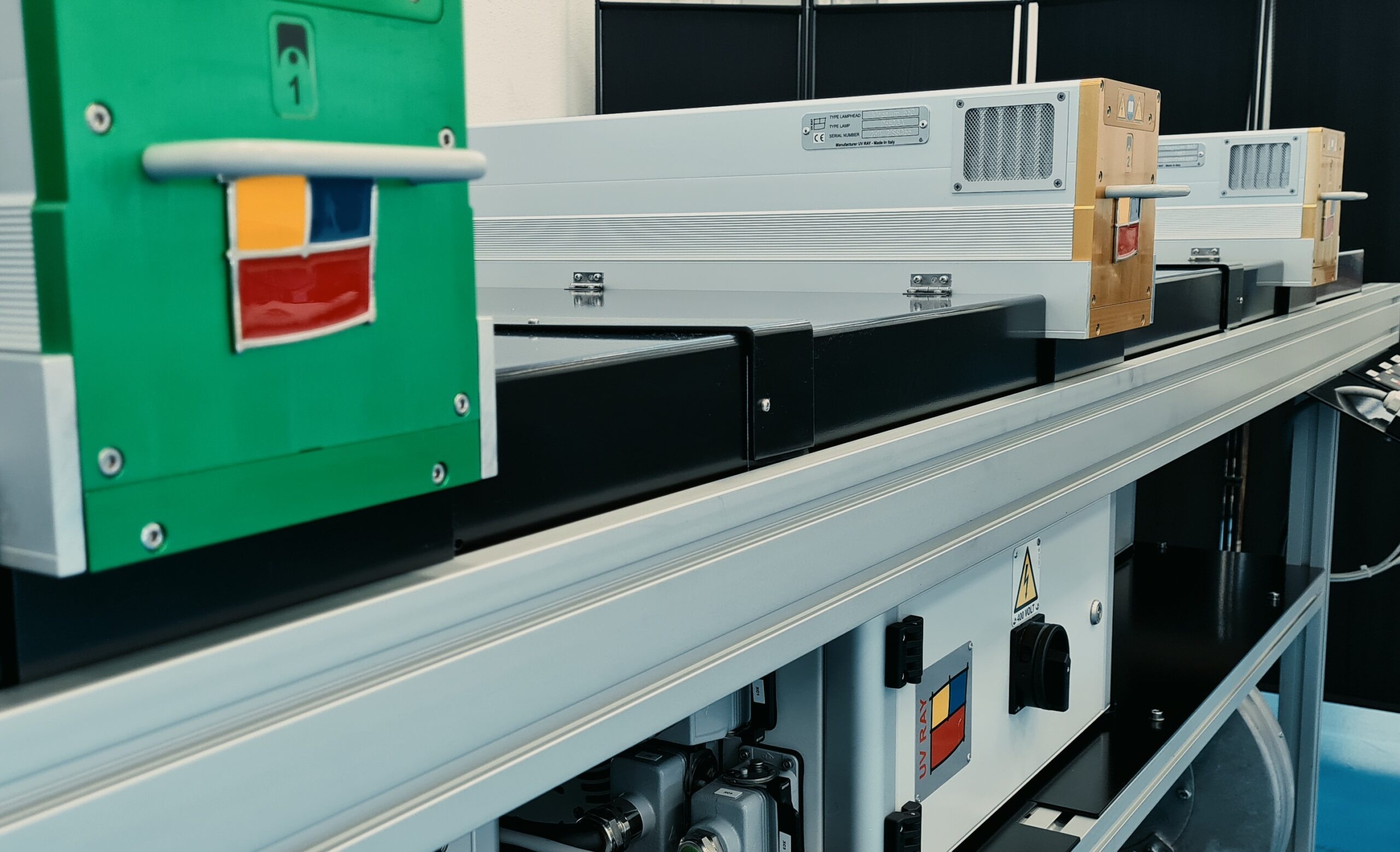

Systèmes hybrides LED + moyenne pression : La solution de flexibilité ultime. Ce système comble le fossé entre les technologies en combinant les capacités d’allumage/extinction instantanés, l’efficacité énergétique et la faible émission de chaleur des LED avec la couverture spectrale complète des lampes HPM traditionnelles ; idéal pour les processus de polymérisation complexes et multi-étapes.
iPower D jusqu'à 10 kW et iPower XL jusqu'à 20 kW pour systèmes conventionnels et LED :
Nos solutions d’alimentation pour systèmes UV conventionnels sont conçues pour garantir un fonctionnement stable des lampes et une sécurité industrielle maximale.
Refroidissement par air avec ventilateurs de 350, 550, 750 W et de 1,5 à 2,2 kW :
Nos solutions de refroidissement par air proposent différentes configurations de ventilation pour garantir des températures de système stables et une longévité accrue des composants.
Modules LED UVA pour la polymérisation des encres, vernis et revêtements
Les modules LED UVA assurent un séchage efficace et contrôlé des encres, des couleurs, des vernis et des revêtements. Ils offrent une puissance UVA stable avec une capacité d’allumage/extinction instantanée, une faible émission de chaleur et une longue durée de vie.
Ces caractéristiques les rendent idéaux pour les processus de séchage à haute efficacité énergétique et pour le traitement des substrats sensibles à la chaleur, particulièrement dans les métiers de l’impression de précision.
Panneaux de contrôle
- Connexion directe au ballast pour un contrôle manuel de l’unité UVC et lecture de tous les paramètres de service.
- Grâce à ces interfaces HMI, tous les réglages de l’unité UVC peuvent être pilotés et vérifiés pour la maintenance ou le contrôle à distance.
- Connexion HMI via Internet pour un support technique à distance (remote support).
- L’interface tactile (Touch HMI) permet de piloter plusieurs systèmes UVC en parallèle sur vos lignes de production.
Applications typiques des systèmes de séchage UV et LED :
Impression et Arts Graphiques
Séchage ultra-rapide des encres pour les processus d’impression haute vitesse (Offset, Flexo, Numérique).Revêtements et Vernis
Polymérisation fiable de couches de surface protectrices et décoratives sur divers supports.Finition de Peinture
Séchage efficace des peintures UV sur les lignes de production industrielle automobile et mobilier.Processus de Polymérisation
Exposition UV contrôlée pour une polymérisation stable, répétable et homogène des polymères.Applications d’Emballage (Packaging)
Séchage UV pour étiquettes, surfaces d’emballage et revêtements fonctionnels barrières.Lignes de Fabrication Industrielle
Intégration transparente dans des systèmes automatisés pour une production continue 24/7.
Les systèmes de séchage UV conventionnels et LED DR.FISCHER combinent une intensité UV élevée avec un contrôle de précision.
Ils garantissent des résultats de polymérisation fiables, des cycles courts et des processus de production stables pour répondre aux exigences les plus strictes de l’industrie.
